Εξοπλισμός επεξεργασίας αποβλήτων σφαγείων από χάλυβα άνθρακα 50 τ/δ επεξεργασία λυμάτων σφαγείων

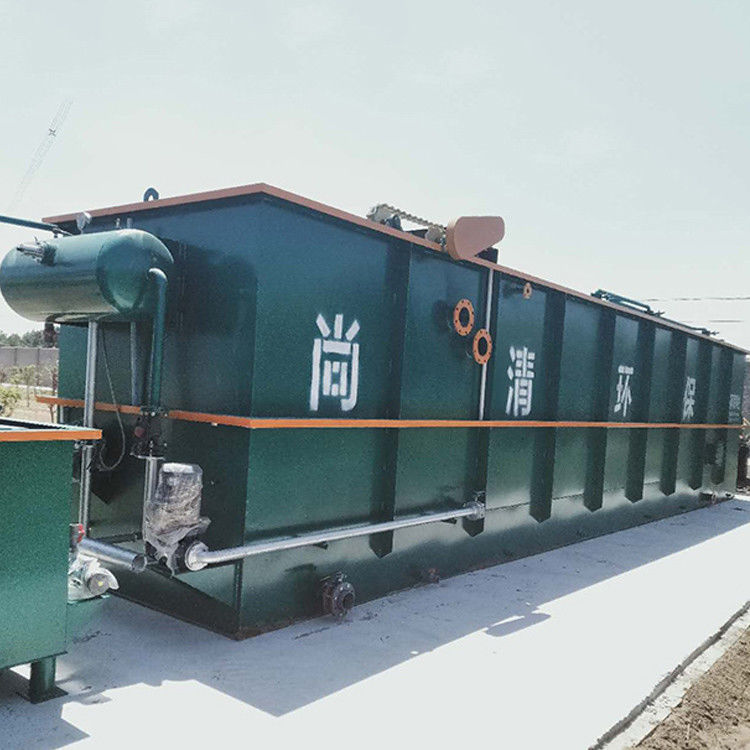

Εξοπλισμός επεξεργασίας αποβλήτων σφαγής από χάλυβα άνθρακα 50T/D SQTZ-50

1, Σχεδιαστική βάση για τον εξοπλισμό επεξεργασίας λυμάτων σφαγείων
Μέτρα διαχείρισης για την προστασία του περιβάλλοντος των κατασκευαστικών έργων (εκδόθηκαν από την Επιτροπή Προστασίας του Περιβάλλοντος του Κρατικού Συμβουλίου, την Εθνική Επιτροπή Σχεδιασμού,και της Εθνικής Οικονομικής Επιτροπής στις 26 Μαρτίου, 1986) ·
Κανονισμός σχετικά με τη διαχείριση των έργων οικοδομής για την προστασία του περιβάλλοντος (εγκρίθηκε στη 10η εκτελεστική συνεδρίαση του Κρατικού Συμβουλίου στις 18 Νοεμβρίου 1998) ·
Το πρότυπο τρίτου επιπέδου της GB13457-92 "Πρότυπα εκπομπών ρύπων νερού στη βιομηχανία επεξεργασίας κρέατος"
Κώδικας σχεδιασμού εξωτερικής αποχέτευσης GB50014-2006·
Τα σχετικά δεδομένα και υλικά που παρέχονται από το μέρος Α.
2Άλλες προδιαγραφές και πρότυπα για τον εξοπλισμό επεξεργασίας λυμάτων σφαγείων:
Κώδικας σχεδιασμού εξωτερικής αποχέτευσης GB50014-2006·
Κώδικας δομικού σχεδιασμού της μηχανικής παροχής νερού και αποχέτευσης (GBJ69-2002) ·
Κώδικας σχεδιασμού βιομηχανικής προστασίας από τη διάβρωση GBJ46-82·
Εγχειρίδιο παραγωγής βιομηχανικών ρύπων και συντελεστών εκπομπών·
Πρότυπο GB3096-93 για τον περιβαλλοντικό θόρυβο σε αστικές περιφέρειες·
Κώδικας σχεδιασμού συστημάτων τροφοδοσίας και διανομής ηλεκτρικής ενέργειας (GB50217-94) ·
Κώδικας σχεδιασμού του συστήματος παροχής νερού και αποχέτευσης κτιρίων GB50015-2003·
Κανονισμός για την επιλογή των οργάνων αυτοματοποίησης (HG20507-92) ·
Κώδικας σχεδιασμού ηλεκτρικών εγκαταστάσεων χαμηλής τάσης (GB50054-95) ·
Προδιαγραφή σχεδιασμού για σταθμούς αντλίας GB/T50265-97.

3, Αρχές σχεδιασμού εξοπλισμού επεξεργασίας λυμάτων σφαγείων
Εφαρμόζουν αυστηρά τους εθνικούς και τοπικούς κανονισμούς για το περιβάλλον, την υγεία και την ασφάλεια και, μετά την επεξεργασία, οι κύριοι δείκτες ποιότητας του νερού πληρούν τα σχετικά εθνικά πρότυπα·
Η διαδικασία επεξεργασίας του νερού που υιοθετείται πρέπει να αντανακλά όχι μόνο την προηγμένη τεχνολογία, την οικονομική ορθολογικότητα, αλλά και να είναι ώριμη, ασφαλής και αξιόπιστη, με επιστημονική στάση σχεδιασμού.και έχουν τα χαρακτηριστικά απλής λειτουργίας και βολικής λειτουργίας και διαχείρισης;
Η μονάδα επεξεργασίας είναι σχετικά συμπαγής και καταλαμβάνει όσο το δυνατόν λιγότερη έκταση, εξασφαλίζοντας παράλληλα σταθερή λειτουργία και την τήρηση των προτύπων ποιότητας των απορριμμάτων,ελαχιστοποίηση των δαπανών μηχανικής και λειτουργίας όσο το δυνατόν περισσότερο;
Να τηρείται η αρχή του συνδυασμού της βιοχημικής επεξεργασίας λυμάτων με την οικολογική επεξεργασία στον σχεδιασμό και να δημιουργείται ένα αρμονικό οικολογικό περιβάλλον για την επεξεργασία λυμάτων.
4Σχεδιασμός και κλίμακα επεξεργασίας εξοπλισμού επεξεργασίας λυμάτων σφαγείων
Σύμφωνα με τις παρεχόμενες πληροφορίες, η ποσότητα των λυμάτων των σφαγείων είναι 200 m3/ ημέρα.νερό καθαρισμού κρέατος και εντόμων μετά τη σφαγήΣυγκεντρωμένη απόρριψη λυμάτων κατά τη διάρκεια της παραγωγής.
5Η ποιότητα του νερού εισόδου και εξόδου από τον εξοπλισμό επεξεργασίας λυμάτων σφαγείου
Βάσει της εμπειρίας στην επεξεργασία λυμάτων σφαγείων, η ποιότητα των ακατέργαστων λυμάτων πριν από την επεξεργασία στο παρόν έργο παρουσιάζεται στον παρακάτω πίνακα.

Μονάδα: mg/l

Απαιτήσεις ποιότητας των εκροών
Οι δείκτες ποιότητας των απορριμμάτων στο σχεδιασμό αυτού του σχεδίου ακολουθούν αυστηρά το πρότυπο τρίτου επιπέδου της GB13457-92 "Πρότυπο απόρριψης ρύπων νερού για τη βιομηχανία επεξεργασίας κρέατος".

Μονάδα:mg/l

6, Ανάλυση της διαδικασίας επεξεργασίας του εξοπλισμού επεξεργασίας λυμάτων σφαγείων
Τα λύματα σφαγής περιέχουν ρύπους όπως αίμα ζώων, λάδι, άλεμα, υπολείμματα τροφίμων, τρίχες χοίρων, περιττώματα και ιζήματα.(1) σημαντικές αλλαγές στην ποιότητα και την ποσότητα του νερού (τα λύματα από το εργοστάσιο απορρίπτονται με κεντρικό τρόπο)2) Από την ποιότητα των αρχικών λυμάτων, φαίνεται ότι τα λυματα έχουν καλή βιοαποδομικότητα, με αναλογία B/C άνω του 0.4, καθιστώντας το κατάλληλο για βιολογική επεξεργασία. (3) Η περιεκτικότητα σε αιωρούμενα στερεά στα λυμάτων είναι πολύ υψηλή, με SS ≤ 1500mg/l.Υπάρχουν επίσης πολλές οργανικές ουσίες με κακή ρευστότητα, όπως λιπίδια και πρωτεΐνες., τα οποία αντιπροσωπεύουν περίπου το 40% -50% του CODCr. Στο έργο αυτό, το CODCr ≤ 2000 mg/l, το BOD5 ≤ 900 mg/l και το ζωικό και φυτικό έλαιο ≤ 125 mg/l.μπορεί να παρατηρηθεί ότι τα απόβλητα των σφαγείων έχουν καλή βιοαποδομικότητα, με θολή ποιότητα νερού, εύκολο να σαπίσει και να μυρίσει, και σχηματίζει απορρίμματα, πριν από τη βιολογική επεξεργασία απαιτείται προεπεξεργασία.
Η χρήση της διαδικασίας βιολογικής επεξεργασίας A/O είναι η κύρια μέθοδος που χρησιμοποιείται από τους εγχώριους και ξένους εργαζόμενους στην προστασία του περιβάλλοντος τα τελευταία χρόνια για την επίλυση της αποδευτρίωσης των λυμάτων.Η μέθοδος αυτή έχει τα ακόλουθα χαρακτηριστικά::
Με τη χρήση των βακτηρίων νιτρίωσης και των βακτηρίων απονιτρίωσης που καλλιεργούνται στο σύστημα, επιτυγχάνεται ο στόχος της αφαίρεσης του άνθρακα που περιέχει οργανική ύλη και του αμμωνικού αζώτου από τα λύματα.Σε σύγκριση με την προσθήκη ενός συστήματος τριτογενούς επεξεργασίας απονυτρίωσης μετά την κανονική επεξεργασία ενεργού ιλύματος, έχει τα πλεονεκτήματα της χαμηλής επένδυσης σε υποδομές, των χαμηλών δαπανών λειτουργίας, της χαμηλής κατανάλωσης ενέργειας και της μικρότερης κατοχής γης.
Το σύστημα βιολογικής επεξεργασίας A/O παράγει λιγότερη πλεονάζουσα λάσπη από τα γενικά συστήματα βιολογικής επεξεργασίας και έχει καλή απόδοση αποθέσεως λάσπης και είναι εύκολο να αφυδατωθεί.
Η βιολογική μέθοδος A/O έχει υψηλότερη αντοχή στο φορτίο από την πρόσκρουση και σταθερή λειτουργία σε σύγκριση με τα γενικά συστήματα βιολογικής επεξεργασίας.
Το σύστημα βιολογικής επεξεργασίας A/O μετατρέπει το NO2-N σε N2, έτσι ώστε να μην υπάρχει συσσώρευση του NO2-N που παράγεται κατά τη διάρκεια της διαδικασίας νιτριποίησης.ΣυνεπώςΗ συγκέντρωση του αμμωνιακού αζώτου μπορεί να ανταποκρίνεται στο πρότυπο, αλλά η συγκέντρωση του COD υπερβαίνει συχνά το πρότυπο.Η υιοθέτηση ενός συστήματος βιολογικής επεξεργασίας A/O δεν μπορεί μόνο να λύσει την οργανική ρύπανσηΣυνοπτικά, μέσω αυτής της ροής της διαδικασίας,όλες οι ενδείξεις του απορρίμματος μπορούν να πληρούν το πρότυπο τρίτου επιπέδου στο "Πρότυπο απόρριψης ρύπων νερού για τη βιομηχανία επεξεργασίας κρέατος" GB13457-92.

7, Προφυλάξεις για τον εξοπλισμό επεξεργασίας λυμάτων σφαγείων
(1) Τα τριχωτά των ζώων, τα υπολείμματα τροφίμων, το σπασμένο κρέας, τα υπολείμματα οστών κλπ. είναι επιρρεπείς στην απόφραξη της αντλίας, γεγονός που θα επηρεάσει ολόκληρη την επακόλουθη επεξεργασία της διαδικασίας.χρησιμοποιούνται μηχανικά δίκτυα στο σχέδιο για την απομάκρυνση της πλειοψηφίας των αιωρούμενων στερεών ουσιών, ακαθαρσίες κλπ.
(2) Η περιεκτικότητα σε οργανικές ουσίες είναι υψηλή και χρησιμοποιείται επεξεργασία με ατμοσφαιρική πλεύση για την αφαίρεση του μεγαλύτερου μέρους των αιωρούμενων στερεών ουσιών και των αδιάλυτων οργανικών ουσιών.ενώ μειώνει το γαλακτωματοποιημένο λάδι και βελτιώνει την επίδραση του λάδι και του λίπους στα λύματα στην επακόλουθη επεξεργασία με σταθερή μικροβιακή αεριστική βιοχημική μονάδα.
(3) Υιοθέτηση ενός συστήματος βιοχημικής επεξεργασίας με μικροβιακή αερίωση για τη μείωση της συγκέντρωσης ρύπων και την αύξηση του σταδίου νιτρίωσης για τη βελτίωση της αποδοτικότητας επεξεργασίας λυμάτων και τη διασφάλιση σταθερής λειτουργίας.
(4) Για να εξασφαλιστεί περαιτέρω ότι η ποιότητα του νερού πληροί τα πρότυπα,η διαδικασία αυτή υιοθετεί συνδυασμό δύο διεργασιών φυσικοχημικής και βιοχημικής επεξεργασίας για να διασφαλιστεί ότι το απόβλητο πληροί τα πρότυπα αποδέσμευσης.
8, Σχεδιασμός ροής διαδικασίας του εξοπλισμού επεξεργασίας λυμάτων σφαγείου

Περιγραφή ροής διαδικασίας:
Τα απόβλητα από τη σφαγή συλλέγονται μέσω ενός δικτύου σωλήνων συλλογής και ρέουν σε μηχανικό πλέγμα για την απομάκρυνση μεγάλων κομματιών κρέατος, πλωτών απορριμμάτων και μικρών αιωρούμενων στερεών ουσιών, όπως τρίχες ζώων.Στη συνέχεια, εισέρχεται σε μια δεξαμενή αποσύνθεσης διαχωρισμού πετρελαίου για να διαχωρίσει και να αποθηκεύσει το πετρέλαιο, τα απομεινάρια οστών, τα ιζήματα και άλλες ουσίες στα λύματα σφαγής.εισέρχεται σε δεξαμενή προεαρισμού για ρύθμιση- Η δεξαμενή έχει εγκατασταθεί με μια μικροπορώδη συσκευή αερισμού για τη ρύθμιση του όγκου του νερού και την ομοιογενοποίηση της ποιότητας του νερού.Το υπόγειο νερό κατεβάζεται στη συνέχεια από την αντλία αποχέτευσης και εισέρχεται στον εξοπλισμό πλεύσης αέραΜετά την αντίδραση δοσολογίας, τα λύματα εισέρχονται στη ζώνη ανάμειξης του συστήματος πλεύσης αέρα και έρχονται σε επαφή με το αποδεσμευμένο διαλυμένο νερό.προκαλώντας την προσκόλληση του κομματιού σε λεπτές φυσαλίδες πριν από την είσοδο στη ζώνη πλεύσης αέραΤο καθαρό νερό στο κατώτερο στρώμα ρέει στην δεξαμενή καθαρού νερού μέσω συλλέκτη νερού.και ένα μέρος του ρέει πίσω για χρήση διαλυμένου αέρα.Το υπόλοιπο καθαρό νερό ρέει έξω από την πύλη υπερχείλισης. Αφού το σκουπίδι στην επιφάνεια του νερού της δεξαμενής πλεύσης αέρα συσσωρεύεται σε ένα ορισμένο πάχος.Γερώνεται στην περιοχή απόρριψης λάσπης της μηχανής πτητικής ατμόσφαιρας με ένα ξύλο αφρού και στη συνέχεια απορρίπτεται στην δεξαμενή λάσπηςΗ μηχανή πλεύσης διαλυμένου αέρα αφαιρεί κυρίως αιωρούμενες οργανικές ουσίες και ουσίες ελαίου.και στη συνέχεια ανυψώνεται από την αντλία λυμάτων στην δεξαμενή οξείδωσης υδρόλυσηςΗ διαδικασία οξείδωσης με υδρόλυση χρησιμοποιείται κυρίως για επεξεργασία λυμάτων με υψηλή συγκέντρωση οργανικής ύλης και υψηλό SS και είναι μια σχετικά σημαντική διαδικασία.Η μέθοδος επεξεργασίας υδρόλυσης (οξείδωσης) είναι μια μέθοδος που εμπίπτει μεταξύ αερόβιας και αναερόβιας μεθόδου επεξεργασίας., και μπορεί να συνδυαστεί με άλλες διαδικασίες για τη μείωση του κόστους θεραπείας και τη βελτίωση της αποτελεσματικότητας της θεραπείας. The hydrolysis acidification process controls anaerobic treatment in the first and second stages of anaerobic treatment with shorter reaction time based on the different growth rates of methane producing bacteria and hydrolysis acid producing bacteriaΗ διαδικασία αυτή περιλαμβάνει την υδρόλυση αδιάλυτης οργανικής ύλης σε διαλυτή οργανική ύλη υπό την επίδραση μεγάλου αριθμού βακτηρίων υδρόλυσης και βακτηρίων οξέωσης.και τη μετατροπή δυσανάπτυκτων σε βιοδιασπώμενες μακρομοριακών ουσιών σε εύκολα βιοδιασπώμενες μικρομοριακές ουσίες, βελτιώνοντας έτσι τη βιοαποδομικότητα των λυμάτων, θέτοντας μια σταθερή βάση για την επακόλουθη επεξεργασία.τα λύματα αντλούνται σε ενσωματωμένο εξοπλισμό επεξεργασίας λυμάτωνΗ μονάδα μικροβιακής βιοχημικής επεξεργασίας μέσα στον εξοπλισμό απομακρύνει τους εναπομείναντες ρύπους στα λυμάτων μέσω βιολογικής απορρόφησης και αποδόμησης.Τα αιωρούμενα στερεά και η θολούρα του απορρίμματος είναι κοντά στο μηδέν, και τα καθαρισμένα λύματα απολυμαίνονται και πληρούν τα πρότυπα πριν απορριφθούν στο δίκτυο σωληνώσεων αστικών λυμάτων.
